Beschreibung

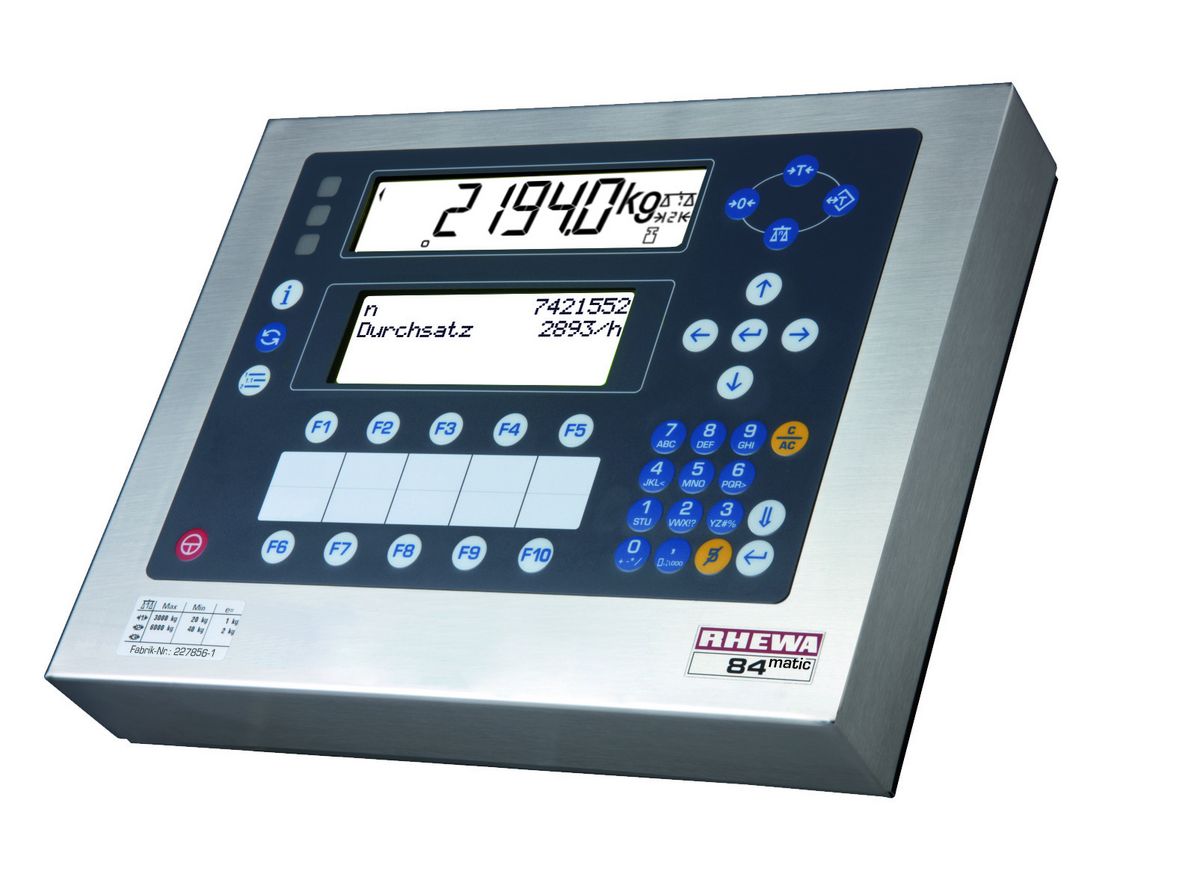

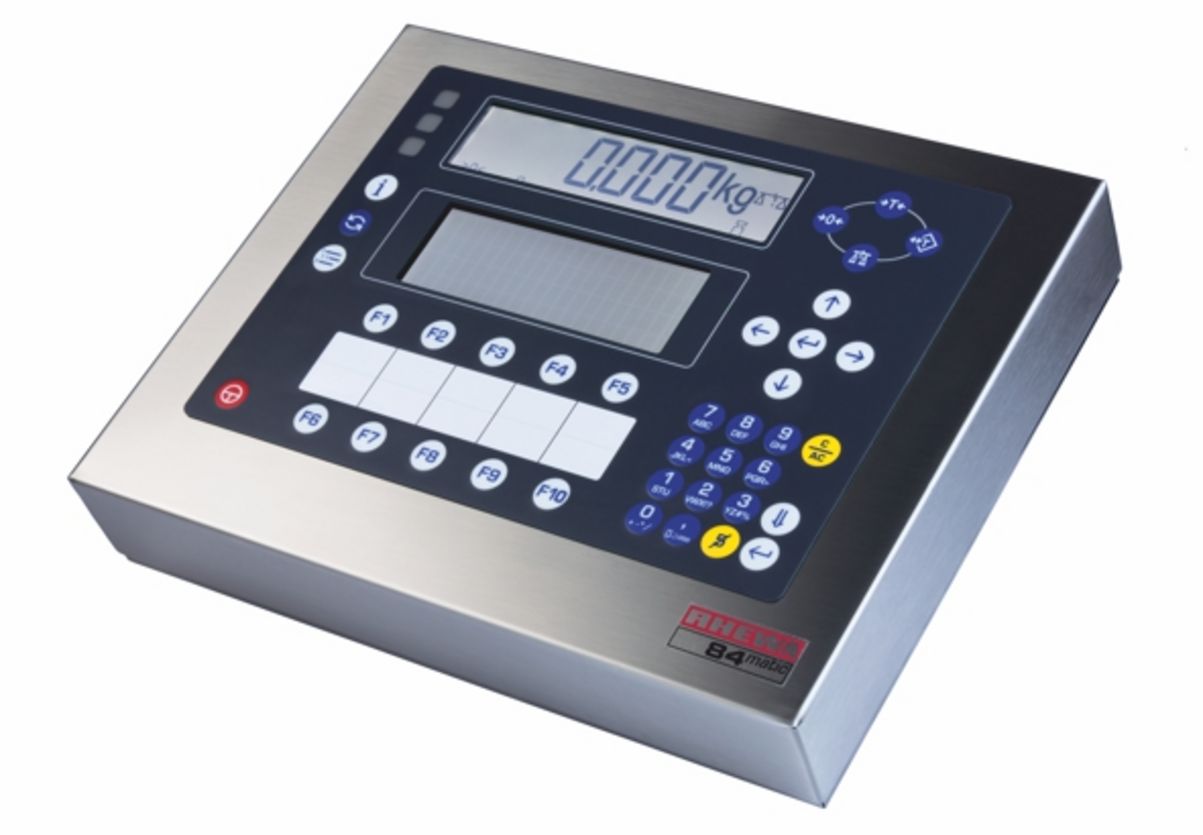

Auswertegerät 84matic, eichfähig als selbsttätige Waage
Das Auswertegerät 84matic ist die erweiterte Lösung für selbsttätige Waagen und überzeugt durch maximale Flexibilität, leistungsstarke Schnittstellen und umfassende Speichermöglichkeiten.
Zulassungen: SWA-, SWE- und SWT-zugelassen (OIML R 61, R 51, R 107)
Robustes Design: Edelstahlgehäuse aus Chromnickelstahl 1.4301, Schutzart IP65, Eigengewicht 3,5 kg
Flexible Montage: Einsetzbar als Tisch-, Wand- oder Stativgerät
Anzeige: Hauptanzeige 14-Segment-LCD, 27 mm, 7-stellig, hinterleuchtet; Zweitanzeige als 4 x 20 Zeichen LCD mit 9,2 mm hohen Ziffern, hinterleuchtet
Benutzerfreundlichkeit: 38-Tasten-Folientastatur mit alphanumerischer Eingabe, hohe Beständigkeit gegenüber aggressiven Substanzen
Konnektivität: Standardmäßig zwei serielle Schnittstellen (RS-232), USB-Device, USB-Host, Ethernet
Optionale Erweiterungen: Bis zu drei Steckkarten für zusätzliche Schnittstellen (RS-232, RS-422, TTY), Analogausgänge (0–20 mA, 4–20 mA, 0–5 V, 0–10 V), Profibus, zusätzliche digitale Ein-/Ausgänge
Wägezellenanschluss: 1 Messeingang, bis zu 10 Wägezellen je 350 Ω oder 30 Wägezellen je 1100 Ω, Speisespannung 12 VDC
Leistungsstarker Speicher:
Summenspeicher für bis zu 160 Speicherplätze
Alibispeicher mit bis zu 6 Mio. Einträgen (SWE) bzw. 761.000 Einträgen (SWT)
Datenbank mit bis zu 1000 Datensätzen
Taraspeicher und Festwertspeicher für schnelle Parametereinstellungen
Zuverlässigkeit: Batteriegepufferte Echtzeituhr mit ca. 10 Jahren Lebensdauer
Software: Summieren, Abfüllen, Preisauszeichnung, Steuer- und Schaltfunktionen, individuelle Druckbilder, einfache EDV-Anbindung, Alibispeicher mit Variablenspeicherung
Anwendungsbereiche:
SWA: Schnelles und reproduzierbares Abfüllen mit adaptierbarem Wägeablauf
SWE: Erfassung von Einzelgewichten, inkl. Ansteuerung von Förder- und Zuführsystemen
SWT: Totalisierungen für Annahme- und Verladewaagen mit Optimierung der Schüttleistung
Downloads
Zubehör
Schutzhaube für Auswertegerät
Gerätehalterung zur frontseitigen Brückenmontage an Wägebrücken 032-035
Wandhalterung, Edelstahl, stufenlos verstellbarer Neigungswinkel
Bodenstativ, pulverbeschichtet
0218 - Bodenstativ, CNS 1.4301
Optionskarte Analogausgang (anstelle RS232) 0-20mA, 4-20 mA, 0-5V, 0-10V, Brutto oder Netto, einschl. RS 422, RS 485
0410 - Steckverbindung am Auswertegerät
Netzwerkkarte Ethernet 10/100/1000 Mbit (anstelle RS232) einschl. Alibispeicher (0472)
0423 - Schnittstellenkonverter für PC RS422 auf RS232
0424 - Schnittstellenkonverter für PC USB auf RS232 (Win 10)
0426 - Bluetooth-Funkverbindung
0604 – Programm COM-Terminal zur Prüfung der Schnittstellenfunktionalität
Beschreibung
Ideale Schnittstellensoftware zu übergeordneten EDV-Systemen
DataRDK 4.0 wandelt Zeichen, die an einer Schnittstelle (USB, Ethernet, RS232) des PC empfangen werden, in Tastenanschläge um.
- Die empfangenen Zeichen werden jeweils an der aktuellen Cursorposition im aktiven Programmfenster eingefügt
- Der vom Auswertegerät gesendete Datensatz wird auf die von der empfangenden Software benötigten Tasteneingaben abgestimmt
- Es können bis zu 8 verschiedene Funktionen, Datensätze über die Funktionstasten der PC-Tastatur ausgelöst werden
- Auch Waagenfunktionen wie Tarieren, Nullstellen, Standarddruck, etc. über die Funktionstasten der PC-Tastatur sind als Bedienelemente einrichtbar
- Formatierte Datensätze sind nur vom Fachhändler oder im Werk am Auswertegerät einstellbar
Ein optional geöffnetes Fenster (ca. 60 x 25 mm) im Vordergrund auf Ihrem PC zeigt dauerhaft den aktuellen Gewichtswert, sodass der Bediener den Blick vom Bildschirm nicht abwenden muss.
Anschluss des Auswertegerätes kann über LAN, WLAN, USB oder RS-232 erfolgen.
Drucker/Peripheriegeräte
Ein sehr kompakt bauender Nadeldrucker, der auch mit Durchschlagpapier zu betreiben ist. In Verbindung mit der optionalen Druckerhalterung kann er auch direkt an allen Auswertegeräten befestigt werden.
Rollendrucker SD-58TD, für Thermopapier
Ein sehr kompakt bauender Thermodirektdrucker, der mit Thermopapier zu betreiben ist. In Verbindung mit der optionalen Druckerhalterung kann er auch direkt an allen Auswertegeräten befestigt werden.
Rollendrucker für Thermopapier bzw. Etiketten
0236 - Halter für Rollendrucker 0235, 0274, 0275
0278-11 - Etikettendrucker ED108-TDS-C, für Thermopapier, mit Etikettenspender
0278-12 - Etikettendrucker ED108-TTS-C, für Normal- u. Thermopapier, mit Etikettenspender
0279-2 – Etikettendrucker ED 104-TTS/IG im Metallgehäuse
0279-2 - Etikettendrucker ED 104-TTS/IG, im Metallgehäuse, Thermodirekt und Thermotransfer, mit Etikettenspender
0238-2 - Formulardrucker LQ-590II, 24-Nadel-Matrixdrucker (80 Spalten/A4)
USB-Datenlogger 0267-5: Einfachstes Aufzeichnen von Wägedaten auf einem handelsüblichen USB-Stick und anschließende Weiterverabeitung am PC mit Ihrer Warenwirtschaft, EXCEL, etc
0267/6-1 - Datenlogger zum Speichern von Wägedaten
0285/12 - RFID-Transponder-Lesegerät mit USB-Datenlogger, wasserdicht IP66
RFID-Transponder-Lesegerät mit integriertem USB-Datenlogger zur Speicherung eingehender Daten als Datei auf dem USB-Stick.
Speichervolumen des mitgelieferten USB-Stick 8 GByte.
Witterungsbeständiges Kunststoffgehäuse (140 x 110 x 60 mm)
