Beschreibung
Wägebrücke 016 für Rohrbahnwaagen, EG-eichfähig Klasse III
Korrosionsbeständige, einfach zu montierende Hängebahnwaagen in verschiedenen Längen.
Für Rollhaken und einige Mitnehmersysteme geeignet. Feuerverzinkt. Sonderlängen auf Anfrage.
Robuste, korrosionsbeständige und verschleißarme Wägebrücke mit geringem Platzbedarf zum problemlosen Einbau in jedes Rohrbahnsystem mit 60 mm Rohrdurchmesser.

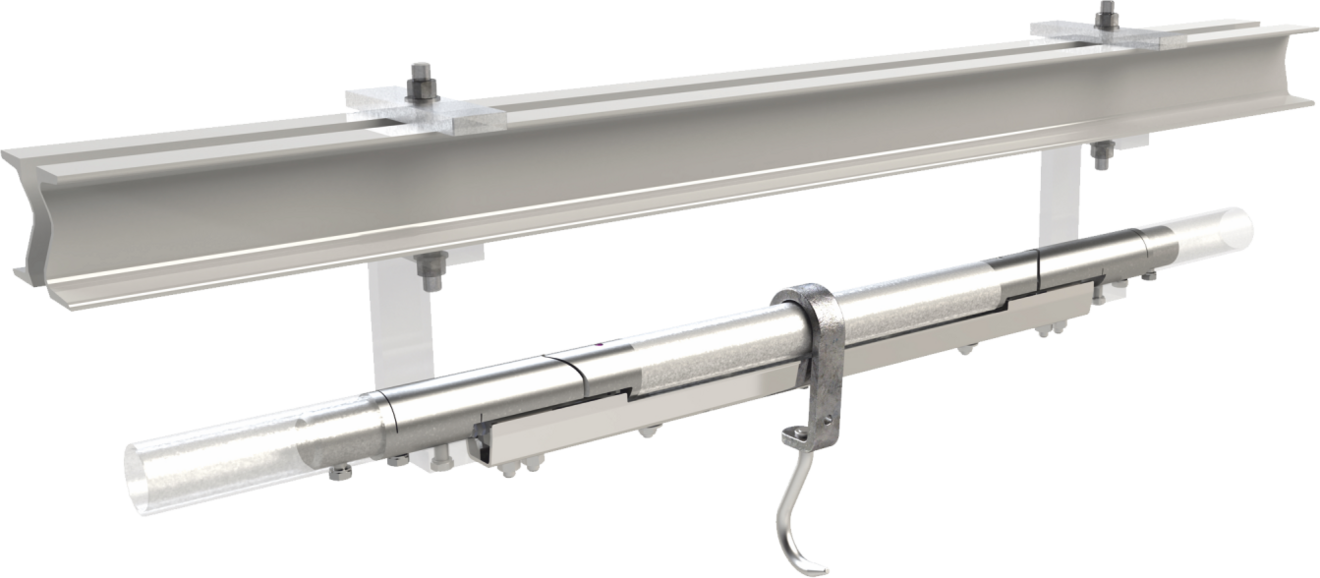

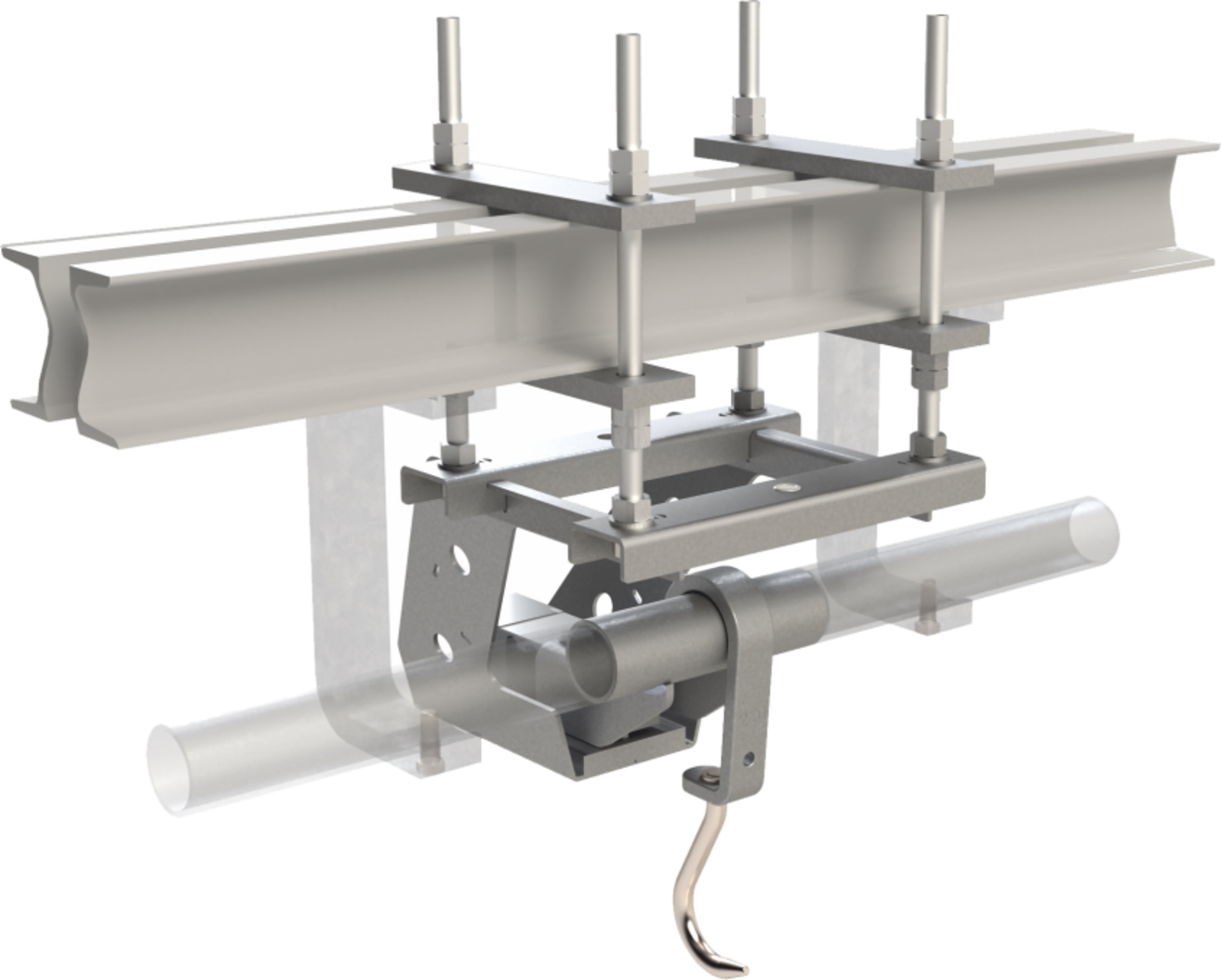

- Wägebrücke 016
Bei Typ 016/150 und 016/200 direkte Krafteinleitung in 1 DMS-Wägezelle aus eloxierter Aluminiumlegierung, IP 66, ca. 5 m Messkabel (Festanschluss).
Wägebrücke verzinkt, einschließlich Trägerbefestigung.
Zum Anschluss an alle RHEWA-Auswertegeräte.

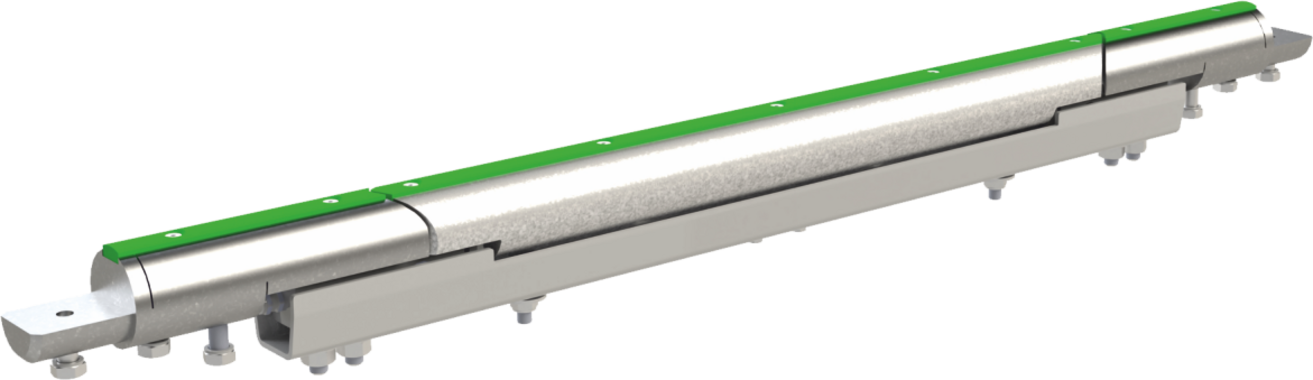

- Wägebrücke 016-2
Bei Typ 016/300 und 016/600 erfolgt die Krafteinleitung über Kugelsupporte in 2 DMS-Wägezellen aus Stahl (vernickelt), IP 67, ca. 5 m Messkabel (Festanschluss).
Wägebrücke verzinkt, Kugelsupporte aus legiertem Stahl.
Trag- und Rohrbahnkonstruktion, sowie die Rohrbahnkonsolen gehören nicht zum Lieferumfang. Zum Anschluss an alle RHEWA-Auswertegeräte.
Downloads
- Produkt-Broschüre Merkmale, Anwendungsbereiche und technischen Daten auf einen Blick zusammengefasst
- Aufstellanleitung 150 + 200 kg Hinweise und detaillierte Beschreibungen, damit das Produkt schnell und korrekt zum Einsatz gebracht werden kann
- Aufstellanleitung 300 + 600 kg Hinweise und detaillierte Beschreibungen, damit das Produkt schnell und korrekt zum Einsatz gebracht werden kann
Ausführungen
| Wiegeschiene mm | Wägebereich kg | Ziffernschritt g | Tragfähigkeit * kg | Bestell-Nr. |
| 200 | 150 | 50 | 200 | 016/150/200 |
| 200 | 200 | 100 | 250 | 016/200/200 |
| 400 | 300 | 100 | 500 | 016/300/400 |
| 400 | 600 | 200 | 800 | 016/600/400 |
| 600 | 300 | 100 | 500 | 016/300/600 |
| 600 | 600 | 200 | 800 | 016/600/600 |
| 800 | 300 | 100 | 500 | 016/300/800 |
| 800 | 600 | 200 | 800 | 016/600/800 |
| 1000 | 600 | 200 | 800 | 016/600/1000 |
Ausführung 016-2 (Wägebrücke 016)
| Wiegeschiene mm | Wägebereich kg | Ziffernschritt g | Tragfähigkeit * kg | Bestell-Nr. |
| 400 | 300 | 100 | 500 | 016-2/300/400 |
| 400 | 600 | 200 | 800 | 016-2/600/400 |
| 600 | 300 | 100 | 500 | 016-2/300/600 |
| 600 | 600 | 200 | 800 | 016-2/600/600 |
| 800 | 300 | 100 | 500 | 016-2/300/800 |
| 800 | 600 | 200 | 800 | 016-2/600/800 |
| 1000 | 600 | 200 | 800 | 016-2/600/1000 |
