Beschreibung

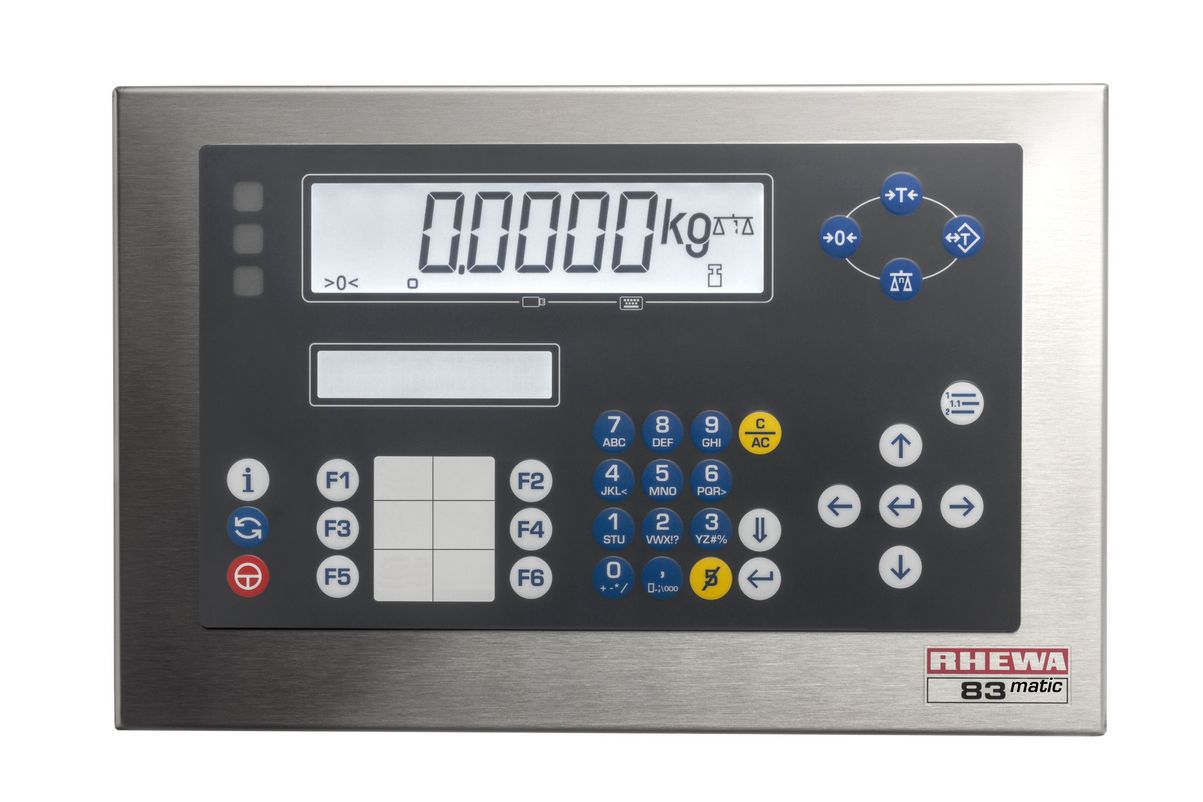

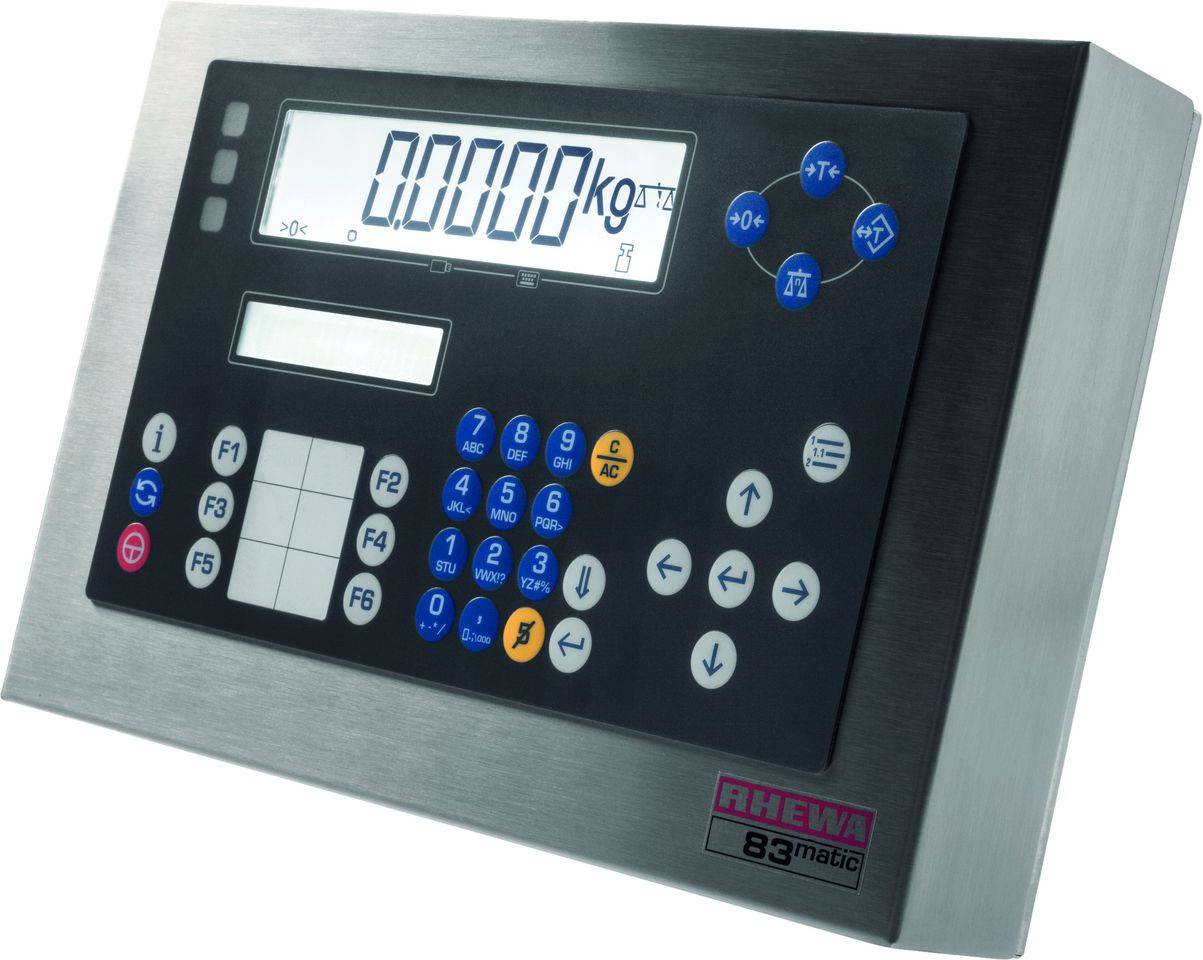

Auswertegerät 83matic, eichfähig als selbsttätige Waage
Das Auswertegerät 83matic ist die flexible Lösung für selbsttätige Waagen und überzeugt durch ein robustes Design, hohe Benutzerfreundlichkeit und praxisgerechte Schnittstellen.
Zulassungen: SWA- und SWE-zugelassen (OIML R 61, R 51)
Robustes Design: Edelstahlgehäuse aus Chromnickelstahl 1.4301, Schutzart IP65, Eigengewicht 2,8 kg
Flexible Montage: Geeignet als Tisch-, Wand- oder Stativgerät
Anzeige: Hauptanzeige 14-Segment-LCD, 27 mm, 7-stellig, hinterleuchtet; Zweitanzeige als 2 x 20 Zeichen LCD mit 5,5 mm hohen Ziffern, hinterleuchtet
Benutzerfreundlichkeit: 34-Tasten-Folientastatur mit alphanumerischer Eingabe, hohe Beständigkeit gegen aggressive Substanzen
Konnektivität: Standardmäßig zwei serielle Schnittstellen (RS-232), USB-Device, USB-Host, Ethernet
Wägezellenanschluss: 1 Messeingang, bis zu 10 Wägezellen je 350 Ω oder 30 Wägezellen je 1100 Ω, Speisespannung 12 VDC
Speicher:
Summenspeicher für bis zu 160 Speicherplätze
Alibispeicher mit bis zu 6 Mio. Einträgen (SWE)
Datenbank mit bis zu 1000 Datensätzen
Taraspeicher und Festwertspeicher für schnelle Parametereinstellungen
Zuverlässigkeit: Batteriegepufferte Echtzeituhr mit ca. 10 Jahren Lebensdauer
Software: Summieren, Abfüllen, Preisauszeichnung, Steuer- und Schaltfunktionen, individuelle Druckbilder, einfache EDV-Anbindung, Alibispeicher mit Variablenspeicherung
Anwendungsbereiche:
SWA: Schnelles und reproduzierbares Abfüllen mit optimierter Steuerung (Grob-, Mittel- und Feinstrom)
SWE: Erfassung von Einzelgewichten mit Ansteuerung von Förder-, Wäge- und Abförderstrecken sowie Speicherung aller Wägungen im Alibispeicher
Downloads
Zubehör
Schutzhaube für Auswertegerät
Gerätehalterung zur frontseitigen Brückenmontage an Wägebrücken 032-035
Wandhalterung, Edelstahl, stufenlos verstellbarer Neigungswinkel
Bodenstativ, pulverbeschichtet
0218 - Bodenstativ, CNS 1.4301
Optionskarte Analogausgang (anstelle RS232) 0-20mA, 4-20 mA, 0-5V, 0-10V, Brutto oder Netto, einschl. RS 422, RS 485
Beschreibung

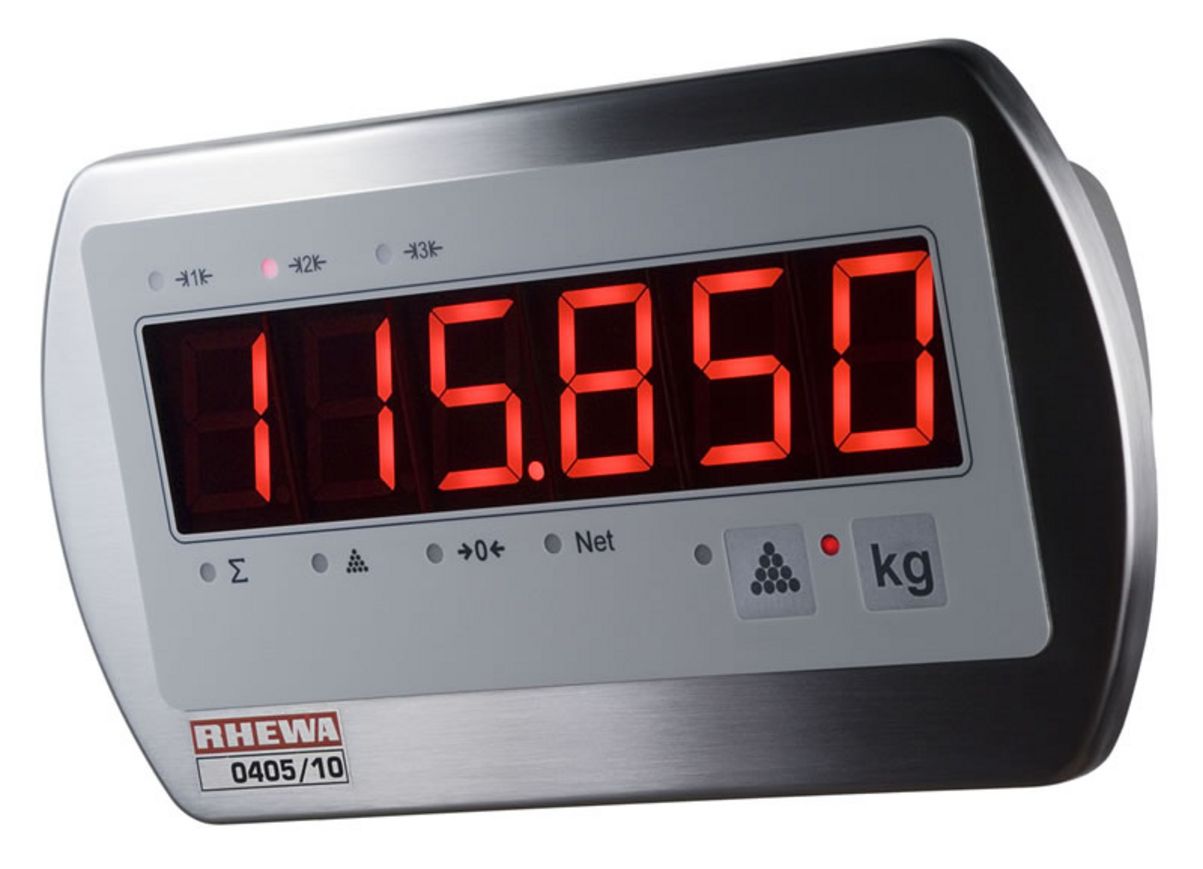

Groß-/Zweitanzeige 0405/10 - Edelstahlgehäuse mit der Schutzart IP67
Die Groß- und Zweitanzeige 0405/10 zeichnet sich zum einen durch ein extrem widerstandsfähige Edelstahlgehäuse mit der Schutzart IP67 aus. Zum anderen wird durch den Einsatz von superhellen, dimmbaren 7-Segement LED´s eine hervorragende Ablesbarkeit unter allen Einsatzbedingungen sichergestellt.
Die Anbindung kann über RS232, TTY und optional über Ethernet erfolgen.
Die branchenüblichen Datenprotokolle sind bereits vorinstalliert und können ausgewählt werden. Spezielle Kommunikationsprotokolle sind aber auch kein Problem und werden gerne von uns geliefert.
Weitere Highlights:
- optischen Displayfilter und Helligkeitsanpassung
- Signalisierung der Wägefunktionen
- Integrierte 230V Spannungsversorgung einschl. 2m Anschlusskabel
- Konfigurierbarer Datensatzempfang (Option)
- Wandhalterung zur Verstellung des Ablese- und Neigungswinkels (Option)
Downloads
Optionen
0200/5 - Wandhalterung aus Edelstahl für Auswertegeräte, stufenlos schwenk- und neigbar
Beschreibung

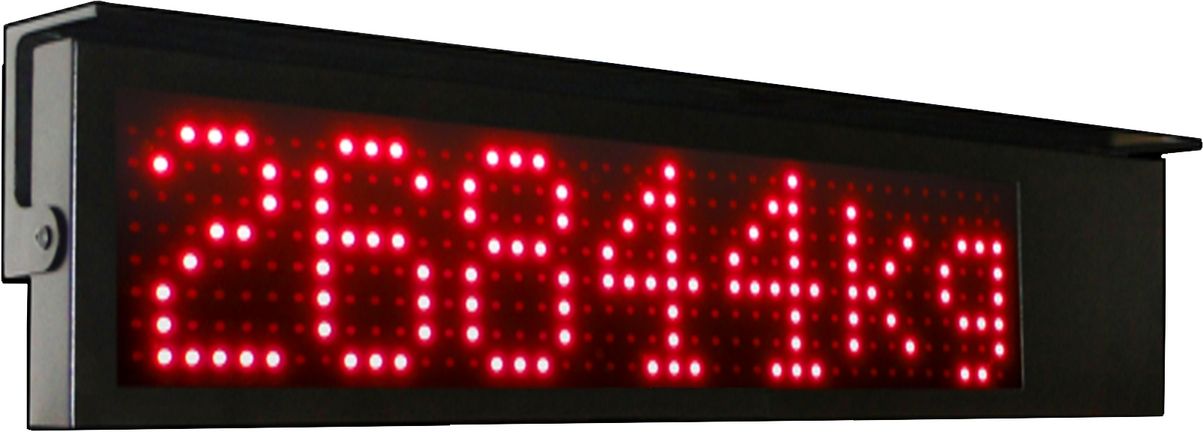

Großanzeige 0405/20 - Ideal für weite Distanzen
Die Großanzeige 0405/20 ist dann die richtige Wahl, wenn es um das Ablesen von Werten auf großen Distanzen von mehr als 30 Meter geht.
Die Anzeigenelektronik ist im pulverbeschichteten Stahlgehäuse mit Schutzdach untergebracht.
Die sehr hellen LED´s erlauben eine sehr gute Ablesbarkeit unter allen Einsatzbedingungen, wobei ihre Helligkeit einstellbar ist.
Die Anbindung kann über RS232 erfolgen. Die marktüblichen Datenprotokolle sind bereits vorinstalliert und können ausgewählt werden.
0410 - Steckverbindung am Auswertegerät
Netzwerkkarte Ethernet 10/100/1000 Mbit (anstelle RS232) einschl. Alibispeicher (0472)
0423 - Schnittstellenkonverter für PC RS422 auf RS232
0424 - Schnittstellenkonverter für PC USB auf RS232 (Win 10)
0426 - Bluetooth-Funkverbindung
Akustisch-optischer Signalgeber
0604 – Programm COM-Terminal zur Prüfung der Schnittstellenfunktionalität
Beschreibung
Ideale Schnittstellensoftware zu übergeordneten EDV-Systemen
DataRDK 4.0 wandelt Zeichen, die an einer Schnittstelle (USB, Ethernet, RS232) des PC empfangen werden, in Tastenanschläge um.
- Die empfangenen Zeichen werden jeweils an der aktuellen Cursorposition im aktiven Programmfenster eingefügt
- Der vom Auswertegerät gesendete Datensatz wird auf die von der empfangenden Software benötigten Tasteneingaben abgestimmt
- Es können bis zu 8 verschiedene Funktionen, Datensätze über die Funktionstasten der PC-Tastatur ausgelöst werden
- Auch Waagenfunktionen wie Tarieren, Nullstellen, Standarddruck, etc. über die Funktionstasten der PC-Tastatur sind als Bedienelemente einrichtbar
- Formatierte Datensätze sind nur vom Fachhändler oder im Werk am Auswertegerät einstellbar
Ein optional geöffnetes Fenster (ca. 60 x 25 mm) im Vordergrund auf Ihrem PC zeigt dauerhaft den aktuellen Gewichtswert, sodass der Bediener den Blick vom Bildschirm nicht abwenden muss.
Anschluss des Auswertegerätes kann über LAN, WLAN, USB oder RS-232 erfolgen.
Drucker/Peripheriegeräte
Ein sehr kompakt bauender Nadeldrucker, der auch mit Durchschlagpapier zu betreiben ist. In Verbindung mit der optionalen Druckerhalterung kann er auch direkt an allen Auswertegeräten befestigt werden.
Rollendrucker SD-58TD, für Thermopapier
Ein sehr kompakt bauender Thermodirektdrucker, der mit Thermopapier zu betreiben ist. In Verbindung mit der optionalen Druckerhalterung kann er auch direkt an allen Auswertegeräten befestigt werden.
Rollendrucker für Thermopapier bzw. Etiketten
0236 - Halter für Rollendrucker 0235, 0274, 0275
0278-11 - Etikettendrucker ED108-TDS-C, für Thermopapier, mit Etikettenspender
0278-12 - Etikettendrucker ED108-TTS-C, für Normal- u. Thermopapier, mit Etikettenspender
0279-2 – Etikettendrucker ED 104-TTS/IG im Metallgehäuse
0279-2 - Etikettendrucker ED 104-TTS/IG, im Metallgehäuse, Thermodirekt und Thermotransfer, mit Etikettenspender
0238-2 - Formulardrucker LQ-590II, 24-Nadel-Matrixdrucker (80 Spalten/A4)
USB-Datenlogger 0267-5: Einfachstes Aufzeichnen von Wägedaten auf einem handelsüblichen USB-Stick und anschließende Weiterverabeitung am PC mit Ihrer Warenwirtschaft, EXCEL, etc

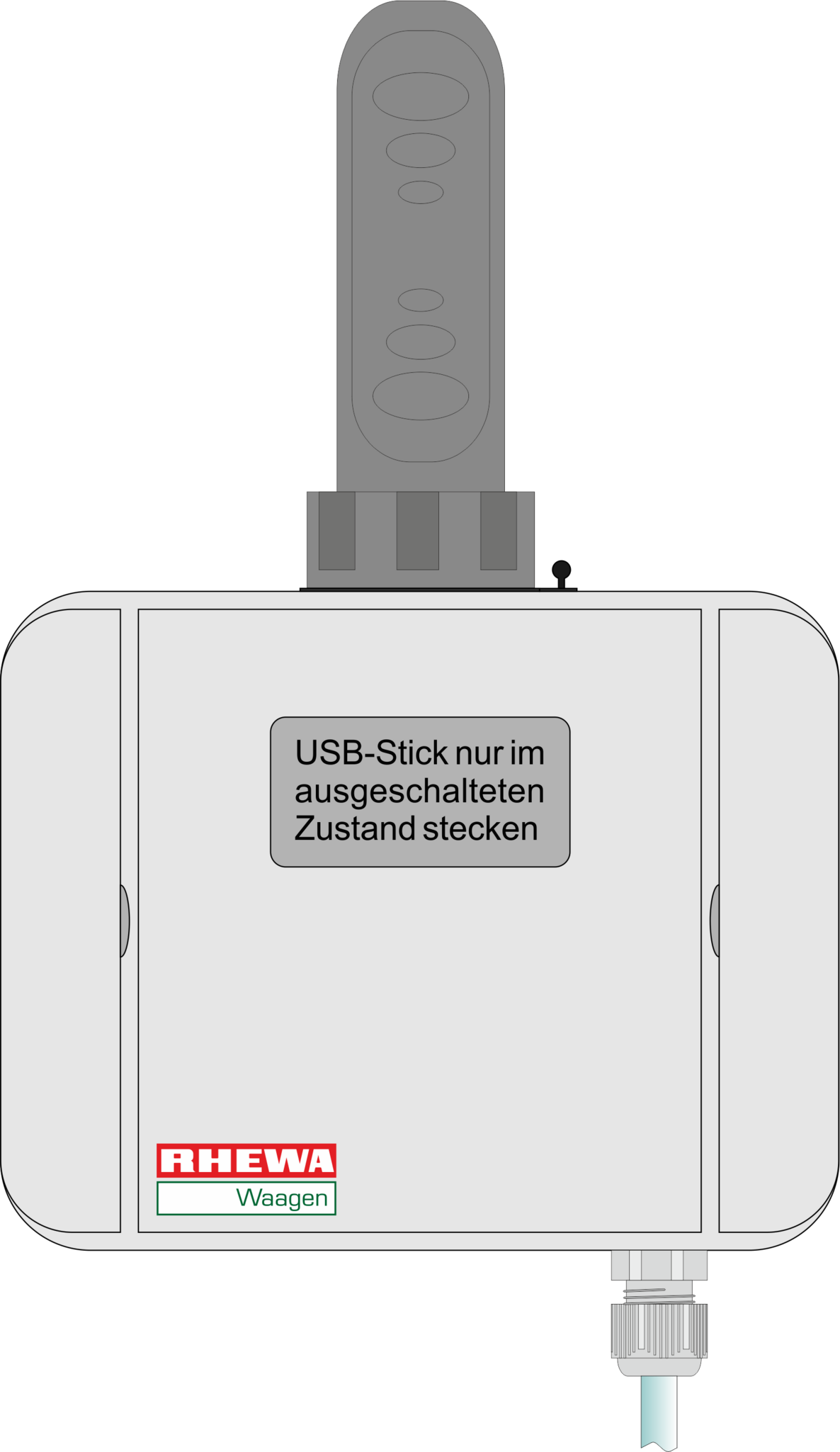

0267/6-1 - Datenlogger zum Speichern von Wägedaten
0285/12 - RFID-Transponder-Lesegerät mit USB-Datenlogger, wasserdicht IP66
RFID-Transponder-Lesegerät mit integriertem USB-Datenlogger zur Speicherung eingehender Daten als Datei auf dem USB-Stick.
Speichervolumen des mitgelieferten USB-Stick 8 GByte.
Witterungsbeständiges Kunststoffgehäuse (140 x 110 x 60 mm)
0267/3 - USB-Datenlogger mit Anschlussbuchse IP65 am Auswertegerät
Der USB-Datenlogger bietet die Möglichkeit, Datensätze, ohne direkte PC-Anbindung, auf einen USB-Stick zu speichern.
